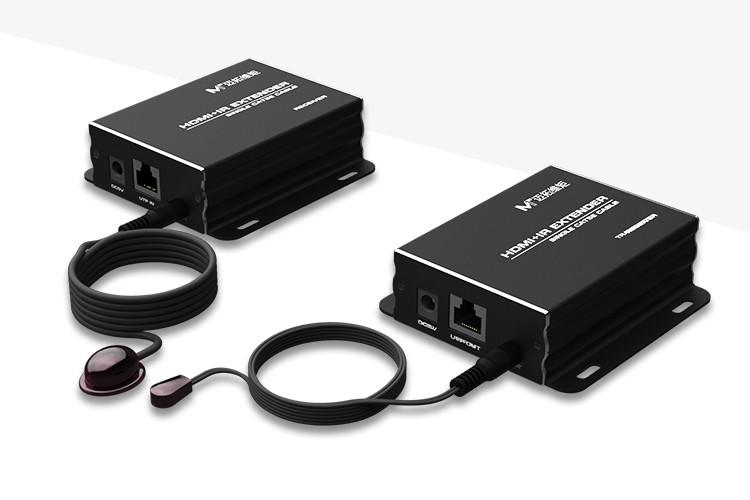

迈拓维矩50米HDMI延长器+IR（MT-ED05-IR）

一、产品介绍

●单CAT5e网线延长到170ft（50m）用于1080p 3D或1920*1200 60fs和270ft（80M）用于1080i/720p

●兼容3D技术（全部7种格式），包括最流行的，例如：Frame Packing，Side-by-Side，Top-to-Bottom等

●支持HDCP保护安装便捷

●即插即用，无需安装额外软件

●高性能数字芯片画面逼真、细腻

●高清画质，1080P画质细腻，无闪屏、无雪花、无波纹。

●EDID透传模式

●CEC透传模式

●支持VESA DDC和热插拔技术（HPD）

●支持反向38Khz IR回传

●HDCP1.2兼容；DVI1.0兼容

●HDMI多层级联

二、产品特性

1.可遥控的HDMI延长器

   工业防护金属铝壳，防雷防静电工业防护金属铝壳单网线HDMI延长50米。

2.单网线HDMI延长50米

   这款HDMI延长器用一根CAT5e/6电缆把HDMI信号延长到50米，达到1080P。这个不仅打破了HDMI电缆传输距离的限制，也更加方便灵活，更为广大顾客节约成本。

3.高清的画质体验性能

   支持HDMI1.4协议，向下兼容低版本HDMI协议支持1080P全高清分辨率持局域网传输模式可无限延长。

4.工业防护金属铝壳，防雷防静电

   支持红外扩展，你可以用红外遥控接收站点控制机顶盒或蓝光发射机。

5.原装进口芯片，兼容性更强

   采用无损数字视频传输技术，无延时，图像清晰且抗干扰能力强。

6.人性化设计，简约造型

采用10G高带宽无损数字视频传输技术，无延时，图像清晰且抗干扰能力强。

7.红外回传技术操控so easy

利用红外回传技术，在接收端外置红外接收器，通过反向回传技术，可实现在输出显示设备端控制远方的信号播放器。

8.无损延长，艺高超

    采用高性能的进口新芯片，通过对信号进行专业的处理，实现传输无损耗，超高的工艺技术，1080P的无损输出，引领了延长器高清无损传输新境界。

三、产品参数

产品名称：HDMI+IR信号延长器

产品型号：MT-ED05-IR

颜色：黑色

TMDS输入信号：1.2volts（点对点）

外壳材料：金属

DDC输入信号：5volts（点对点）

发射器接口：HDMI输入口;IR输出口（3.5mm耳机孔）；RJ45网口；5V DC in（∅3）

接收器接口：HDMI输出口;IR输入口（3.5mm耳机孔）；RJ45网口；5V DC in（∅3）

视频带宽：TMDS时钟最高225MHZ,6.75Gbps

音频格式：8通道格式，包括数字音频格式Dolby TrueHD和DTS Master

信号灯：电源：绿；视频信号连接：黄

红外回传：38khz红外发射/接收头外置

温度范围：0～40℃（工作温度范围）；-20～60℃储存温度范围）

法规遵从：FCC;CE;RoHS

尺寸：9.5cm*9cm*3cm

功耗：<2.5W TXor <1.5W RX

四、连接示意

HDMI输入：PC、机顶盒、DVD播放机、PS3。

HDMI输出：高清投影机、DLP、LCD高清电视机。

五、产品适用场所

1.电脑教学

2.家庭影院

3.数据管理

4.大型会议

5.安防中心

六、装箱清单

1.HDMI延长器发射器一个

2.HDMI延长器接收器一个

3电源适配器两个

4.红外发射延长线一条

5.红外接收延长线一条

6.说明书一份
